巴伦西亚vs皇家马德里:LUGB系列涡街流量计

发表时间:2019-04-09 22:14
文章附图

皇家马德里队歌 www.tvcvzb.com.cn ABUIABAEGAAgndKr5QUo_OigtQEwwgc4oQk!600x600.pngABUIABAEGAAgnNKr5QUo8KX8iAcwjgQ41gk!600x600.png

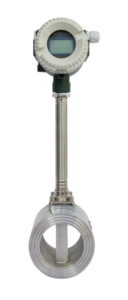

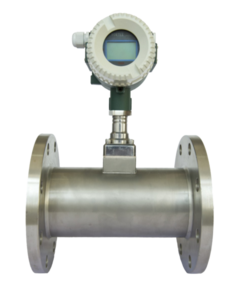

LUGB型涡街流量计是利用流体振动原理而开发的一种新型流量计,广泛应用在石油,化工,冶金等行业流体计量。

一、特点

性能稳定,外观精美。

信号精准,稳定。

一致性好,三角柱不易产生高温变形。

传感器内置,抗干扰能力。

流量线性度高,零点无漂移。

多种流量单位可选(m3/h,t/h,t/m,kg/h等)。

多种算法(常规体积流量,常规质量流量)。

操作简单,适用广泛。

仪表系数非线性进行修正,提高测量精度。

采用消扰路和抗振动探头,抗振动性能好。

二、技术参数

主要参数

具体说明
测量介质

液体,气体,蒸汽
温度范围

-40℃~350℃
耐压等级

1.6Mpa,2.5Mpa,4.0Mpa,更高的压力规格可特殊定做
量程比

正常范围1:10,扩展范围1:15
测量精度

液体,气体—示值1.5%;插入式流量计—示值2.5%
供电电源

+24V DC(三线制,两线制可?。?,3.6VDC锂电池供电
输出信号

电流4-20mA,RS485
允许振动加速度

≤0.2g
使用环境

环境温度:-40℃~55℃,环境湿度:相对湿度5~85%

防爆等级



EXD   II BT4


仪表材质转换器外壳采用铝合金,表体部分采用1Cr18Ni9Ti


三、测量原理

   涡街流量计是由设置在流场中的旋涡发生体,检测探头及相关的电子线路等组成。当液体流经三角柱旋涡发生体时,它的两侧就形成了交替变化的两排旋涡,这种旋涡被称为卡门涡街,在此基础上得出了频率与流体流速的关系:F=St*V/d

式中:f—————涡街发生频率(Hz)

     V—————旋涡发生体两侧的平均流速(m/s)

     St—————斯特罗哈系数(常数)

这些交替变化的旋涡就形成了一系列交替变化的压力,该压力作用在检测探头上,便产生一系列交变电信号,经过前置放大器转换,整形,放大处理后,输出与旋涡成正比的,同步的脉冲频率信号(或4-20mA直流电流信号)


四、流量计选型表


LUGB-涡街流量计






安装方式2





法兰夹装式

3





简易插入式

4





球阀插入式

5





法兰式
被测介质2




液体

3




气体

4




蒸汽(250℃以下)

5




高温(350℃以下)高压蒸汽
公称通径(选型附表一)DN15



15mm


DN...



...


DN1500



1500mm

耐压等级1


1.6MPa



2


2.5MPa



4


4.0MPa以上


输出信号F

脉冲频率信号




D

4-20mA




I

电池供电无输出



结构形式C
一体式





S
分体式





E
温压补偿一体式




防爆类型P普通型






B防爆型






选型附表一


结构形式通径(mm)工况流量范围(m3/h)



液体气体蒸汽
满管式150.3-0.83.8-384.4-44

200.5-6.26.7-677.9-79

400.9-1010-10012-120

503.5-3840-40050-500

655.2-6568-68085-850

808-100100-1000120-1200

10012-150160-1600190-1900

12520-250230-2300280-2800

15032-380380-3800440-4400

20050-620670-6700790-7900

25080-11501060-106001200-12000

300120-13001540-154001780-17800
插入式400180-27002700-270003200-32000

500280-42004240-424004950-49500

600410-61006100-610007100-71000

800720-1080010850-10850012660-126600

10001130-1690017000-17000020000-200000

12001630-2440024400-24400028500-285000

15002550-3800038200-38200044500-445000



举例说明:HSLUGB23-05-2-D-F

HSLUGB系列涡街流量计:夹装式,介质气体,DN50,压力2.5Mpa,现场显示带4-20mA输出,分体式
